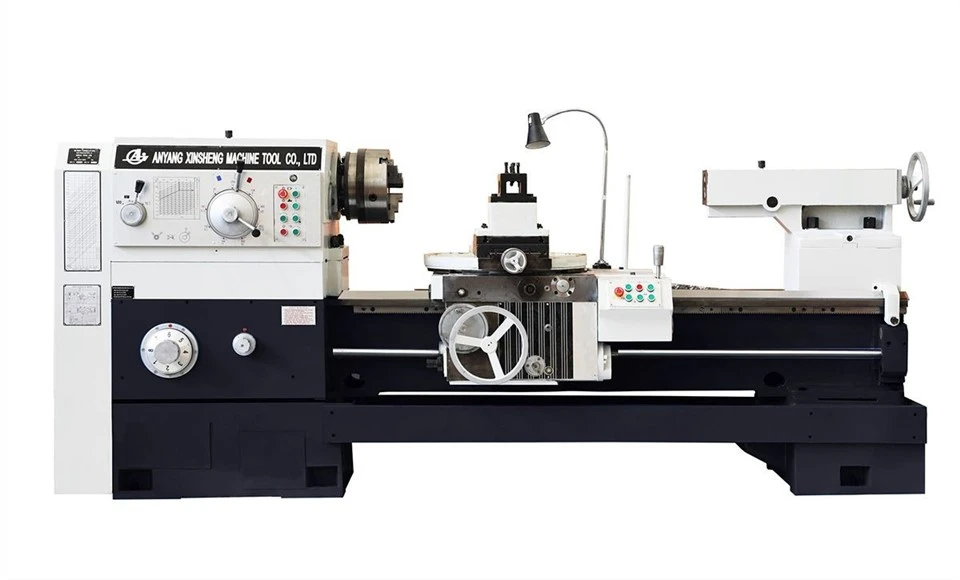

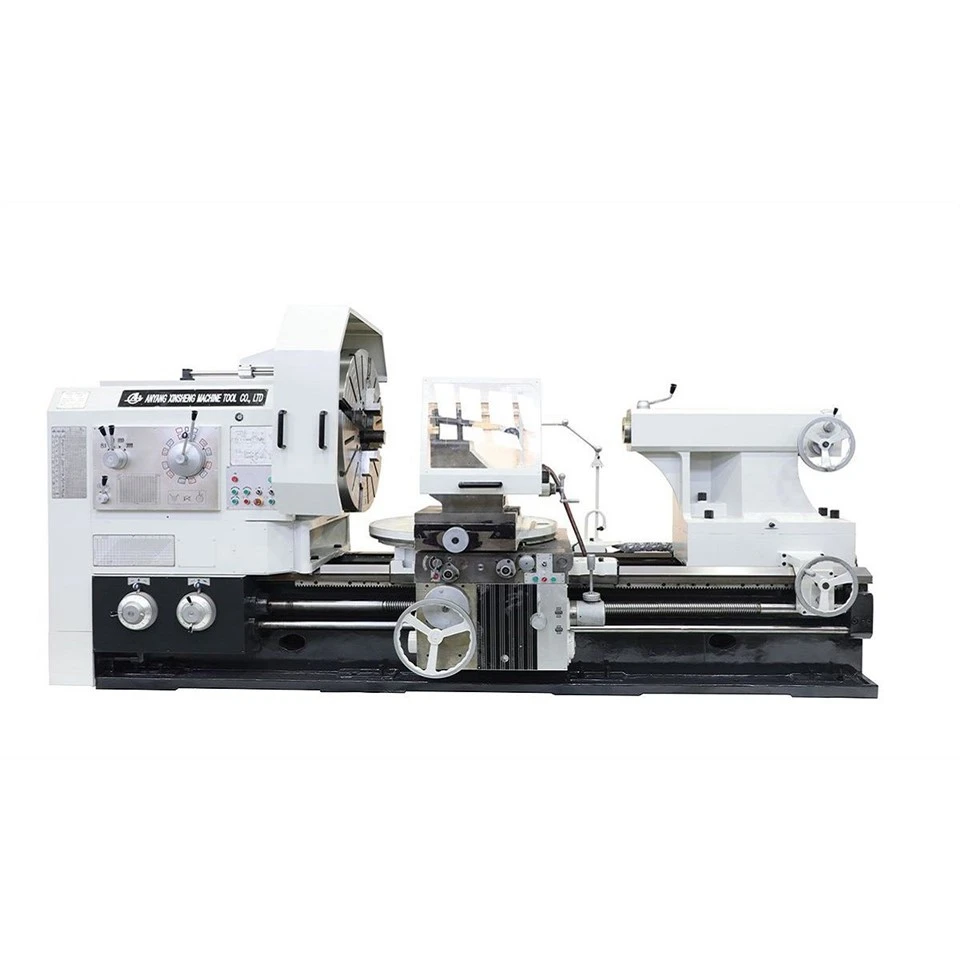

Uvod u strug sa sfernom površinom

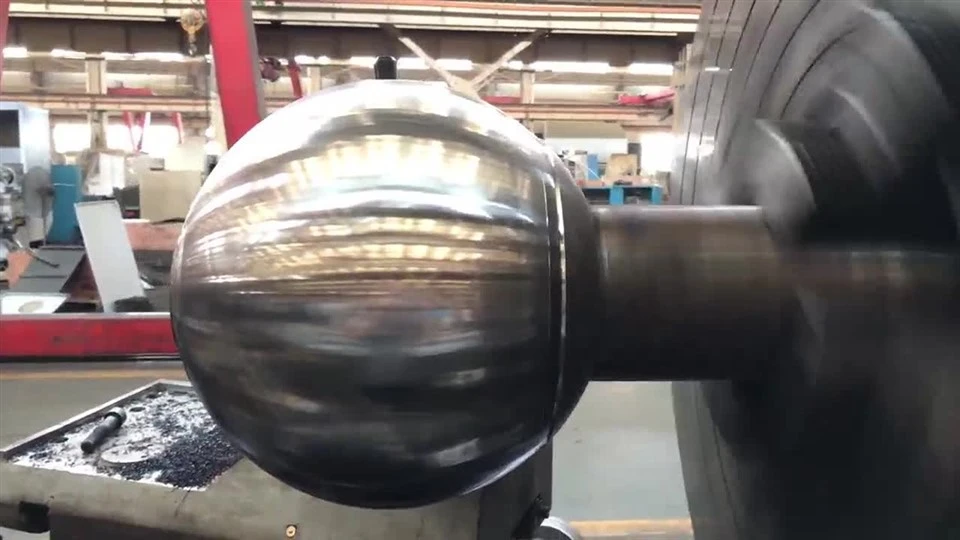

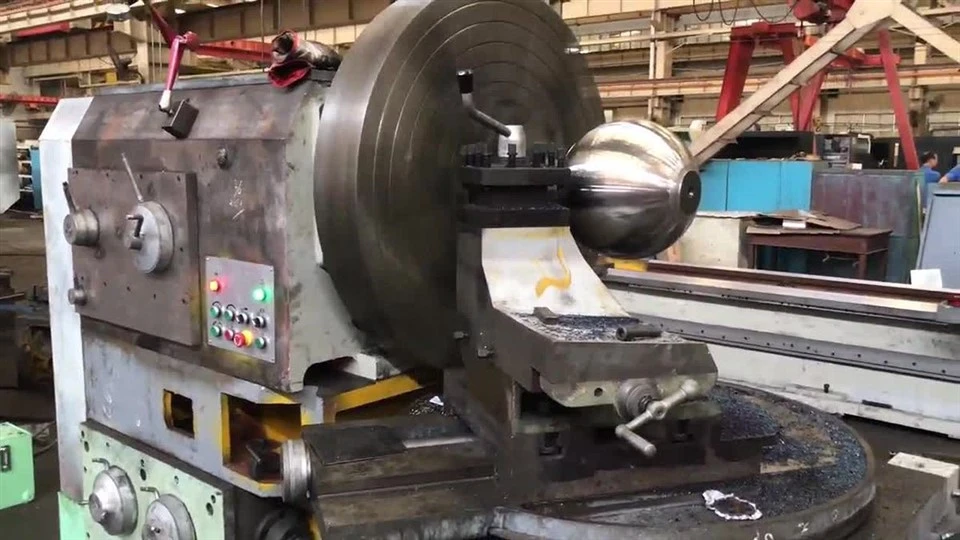

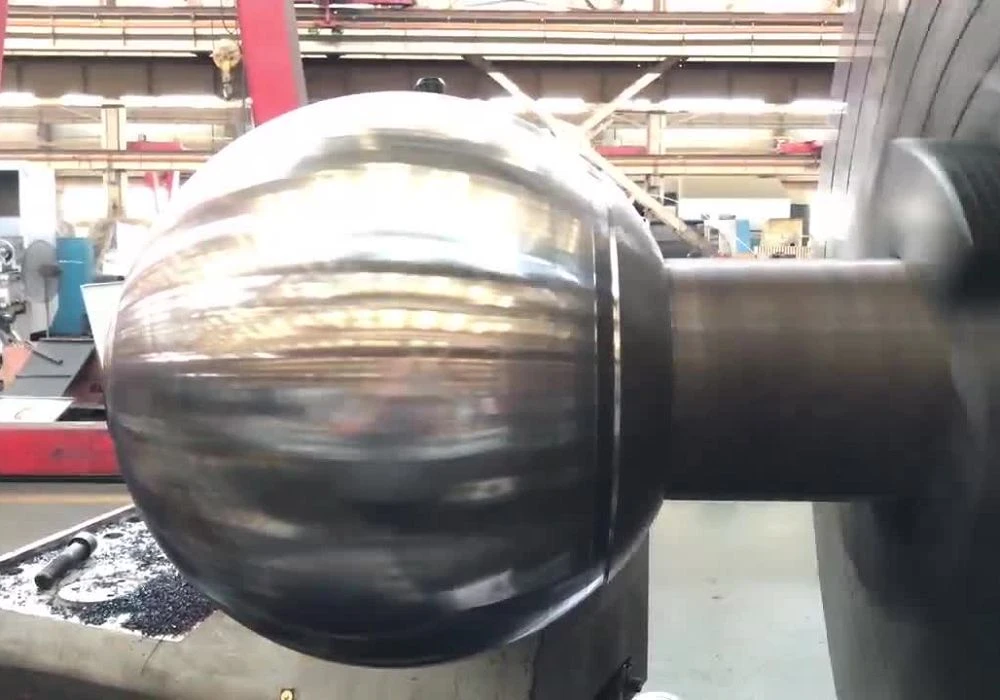

Sferni strug se prvenstveno koristi za obradu vanjskih sfernih površina jezgara kugličnih ventila. Sposoban je za obradu sfernih prečnika u rasponu od 550 mm do 1800 mm. Mašina može izvoditi grubo tokarenje, polu{4}}završne i završne operacije, uključujući brušenje.

Krevet ima pravougaone vodilice koje nude odličnu stabilnost i visoku krutost. Vreteno ima trostruku-potpornu strukturu, osiguravajući vrhunsku krutost i visoku preciznost, što ga čini pogodnim za teška-sečenje.

Kupci mogu odabrati posebne konfiguracije ili prilagođene narudžbe na osnovu veličine i primjene radnih komada koji se obrađuju.

Parametri struga za struganje sferične površine

Stavka	jedinica	C6555	C6595	C65160	C65180
Max. Dia. od sfernog	mm	550	900	1600	1800
Min. Dia. od sfernog	mm	50	260	1000	1200
Dia. otvora za vreteno	mm	100	130	100	100
Konus otvora vretena	mm	120	140	140	140
Broj brzina vretena		18	21	21	21
Raspon brzina vretena	r/min	6-800	3.15-315	3.15-315	3.15-315
Brzine vretena unazad	r/min	11-838	3.5-291	3.5-291	3.5-291
Ugao okretanja stuba alata	.	±90	±90	±55	±55
Glavna snaga	kw	11	22	30	30
Težina	t	4.4	12	25.4	27.4
Dužina	mm	3725	4700	6120	6220
Širina	mm	1280	2500	2620	2720
Visina	mm	1690	2000	2520	2620

Greške u odabiru modela sfernih strugova

Pogrešno	u pravu
Obrada sferne površine može se lako postići korištenjem CNC tokarilice.	Funkcija sferne interpolacije je neophodna. Bez toga bi programiranje bilo izuzetno teško.
Specijalni sferni strug je preskup. To se može uraditi programiranjem na običnom strugu.	Male serije su izvodljive, ali kada se veličina serije poveća, efikasnost i vijek trajanja alata pokazuju značajnu razliku.
Samo se fokusirajte na snagu glavnog vratila bez obzira na krutost	Sila rezanja prilikom sfernog grubog tokarenja je velika, a nedovoljna krutost može dovesti do vibracija i odstupanja alata.
Zanemarivanje sferne funkcije numeričkog upravljačkog sistema	Sistem ne podržava sfernu interpolaciju, a programiranje je noćna mora.

Osnovna logika odabira alatne mašine za obradu sferne površine:

1. Prvo odaberite objekt obrade - Kuglasti ventil, kuglična glava ili velika sferna površina? Proizvod određuje vrstu opreme.

2. Uskladite nivo tačnosti - Obična/precizna/ultra-tri nivoa preciznosti. Ne bacajte novac na nepotrebne troškove.

3. Numerički kontrolni sistem je ključan - Da li ima funkciju sferne interpolacije? Ovo određuje težinu programiranja.

4. Krutost se ne može ugroziti - Sferična gruba obrada ima veliku silu rezanja, a nedovoljna krutost znači da se ne može postići preciznost.

5. Uzmite u obzir veličinu serije i promjenu - Odaberite namjenski model za velike serije i koristite istu mašinu za više malih serija.

Stvaranje vida

ZAŠTO NAS IZABRATI

1. Napredna platforma centra za istraživanje i razvoj

Vrhunska inovacijska platforma sa Henan "Enterprise Technology Center", "Henan Province CNC Machine Tool Engineering Technology Research Center" i Kina "postdoktorska istraživačka stanica", izgradila je dobru platformu za inovacije za istraživanje i razvoj tehnologije proizvoda, lite inovativni tim - tim za istraživanje i inovacije koji se sastoji od nacionalnih, pokrajinskih i općinskih tehničkih stručnjaka, srednjih i viših mašinskih inženjera, viših inženjera struja, tekućina, livenje, inspekcija, standardizacija, informacije i sigurnost. Napredni eksperimentalni centar znači napredni kineski centar za eksperimentalno testiranje, opremljen velikim njemačkim Zeiss CMM, njemačkim Bruker analizatorom spektra, klupom za ispitivanje vretena i drugom opremom za testiranje kako bi se osigurao kvalitet proizvoda kompanije.

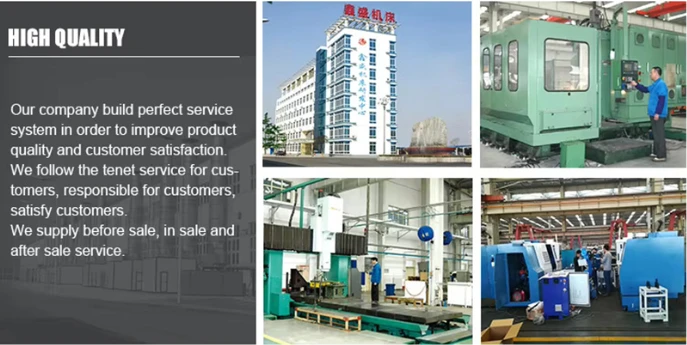

Savršen sistem prodajnih usluga: pre-usluga prije prodaje + prodajna usluga + post{3}}usluga
