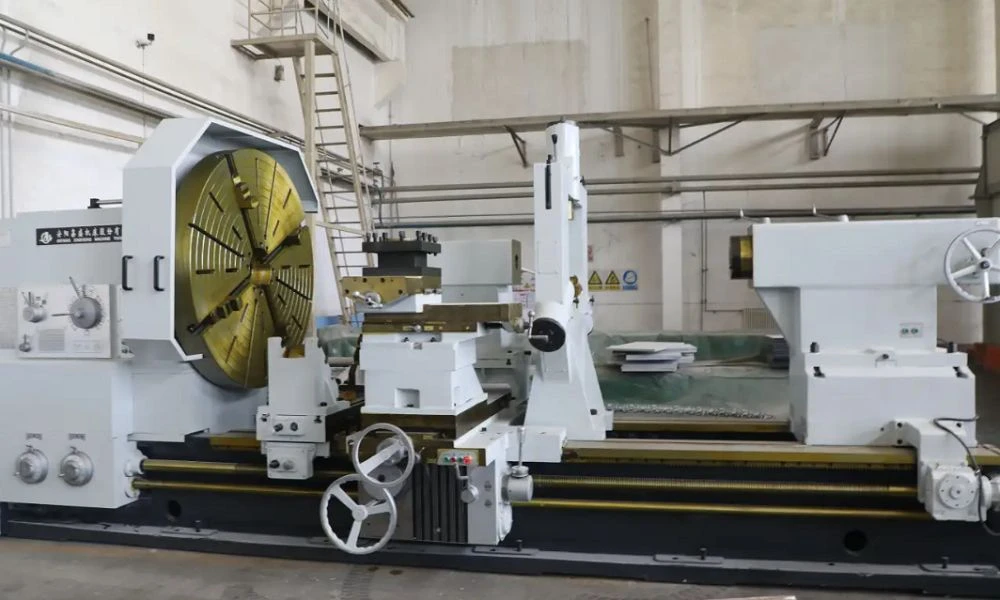

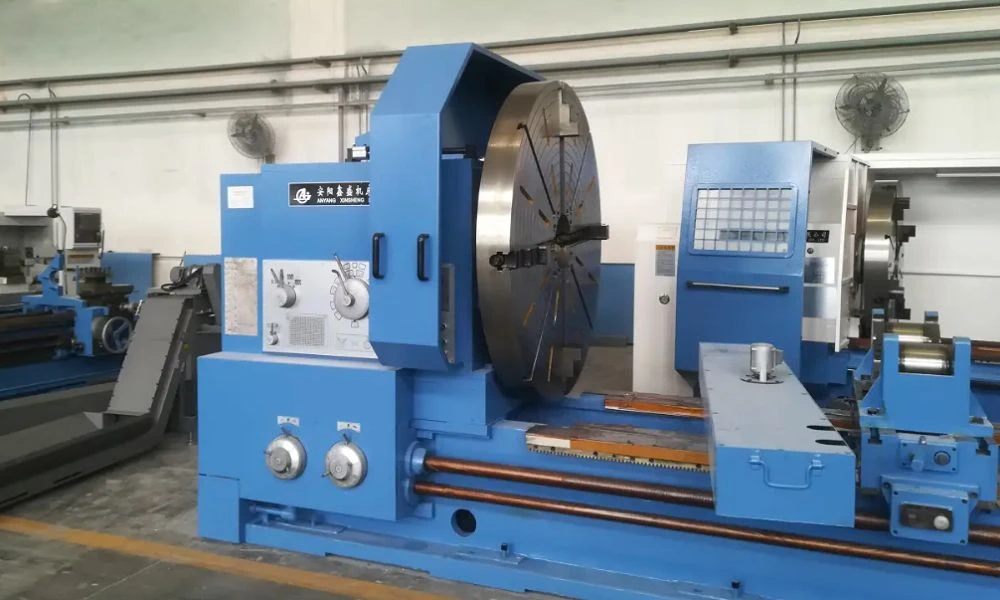

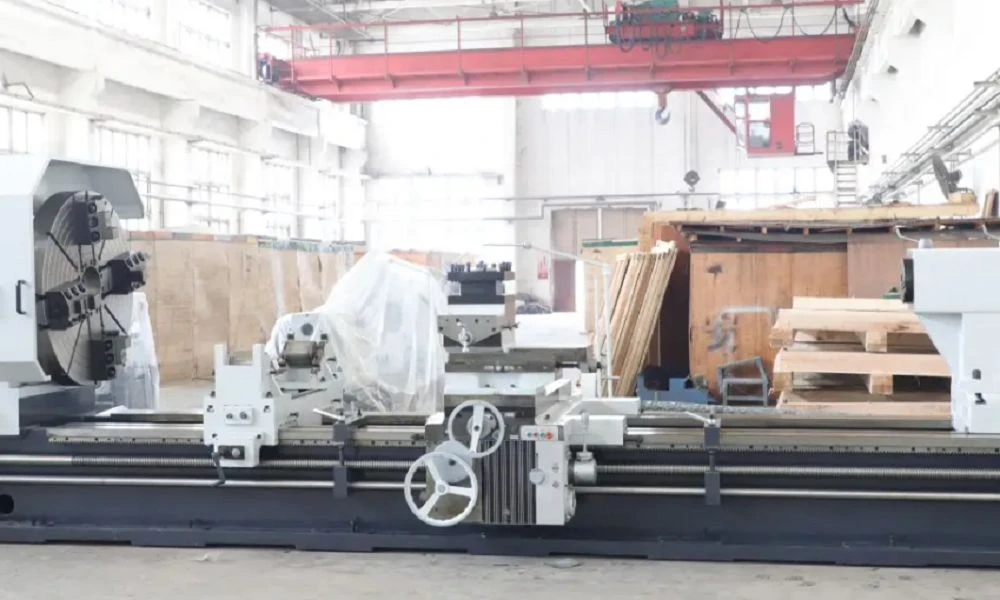

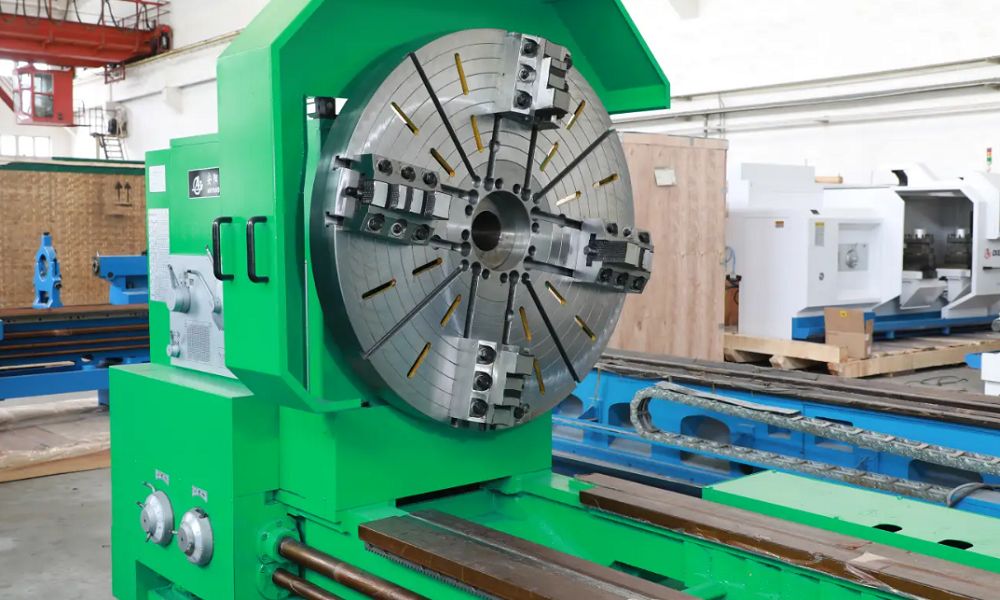

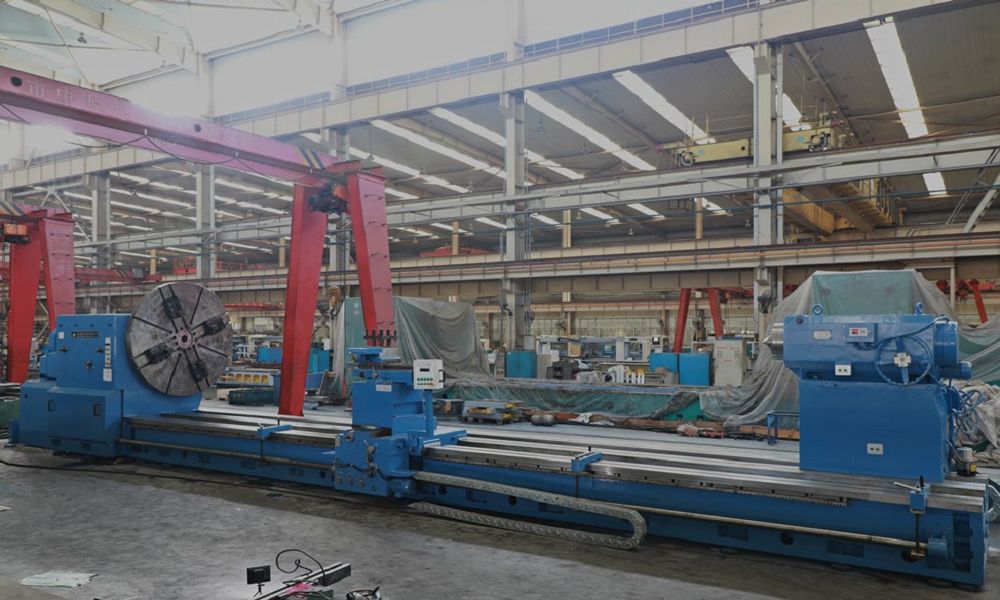

Strug nosivosti-od 32 tone poznat je i kao strug za teške uslove rada. Prema svojoj strukturi, može se podijeliti u dvije vrste: horizontalni i vertikalni. Osnovne karakteristike dizajna uključuju izuzetno visoku krutost, tešku-nosivost, veliki obrtni moment, jaku otpornost na vibracije i dugo zadržavanje tačnosti. Posebno je dizajniran za teške operacije rezanja velikih{6}}aksijalnih/disk/cijevi. Brojevi modela uključuju C61160, C61200, C61250, itd.
1. Tijelo i vodilice (teški-temelji)
Krevet je napravljen od HT300 visokokvalitetnog sivog liva, sa kalupom od smole od peska + zaptivanje od peska + sekundarno starenje radi eliminisanja unutrašnjeg naprezanja i otpornosti na deformacije.
Široke više-vodilice: 3 pravougaone ravne vodilice, širine 1600mm+, velika kontaktna površina, jaka krutost; vodilice su kaljene na srednjoj frekvenciji (HRC50) + precizno brušenje, otporne na habanje-i dobro zadržavanje preciznosti.
Uklanjanje donje strugotine + zaštita: Dizajn donjeg odstranjivanja strugotine, u kombinaciji sa mekim pojasom vodilice / vodilice statičkog pritiska, sprečava grebanje gvozdenih strugotina, smanjuje trenje i poboljšava stabilnost kretanja.
2. Sistem glavnog vratila (moment i precizno jezgro)
Nosač za teške-radove: Nosač u dvije-/tri-tačke, opremljen sa teškim-dvorednim-opremnim cilindričnim valjkastim ležajevima / preciznim ugaonim kontaktnim ležajevima, jaka otpornost na radijalna/aksijalna opterećenja.
Veliki prijenos obrtnog momenta: Pogon DC/AC servo motorima, elastična spojnica + više-stepena redukcija zupčanika, površina zuba kaljena na visokoj frekvenciji + brušenje rubova; širok raspon brzine (0,8–160 o/min), izlazni obrtni moment može doseći desetine hiljada njutn{5}}metara.
Zaptivanje i podmazivanje: Snažno podmazivanje uljem u kutiji glavnog vratila + labirintska zaptivka, sprečava curenje ulja i prašinu, pogodno za kontinuirano teško sečenje.
Velika prolazna rupa: prečnik rupe glavnog vratila 100–130 mm, može da primi dugačka vratila / velike šipke.

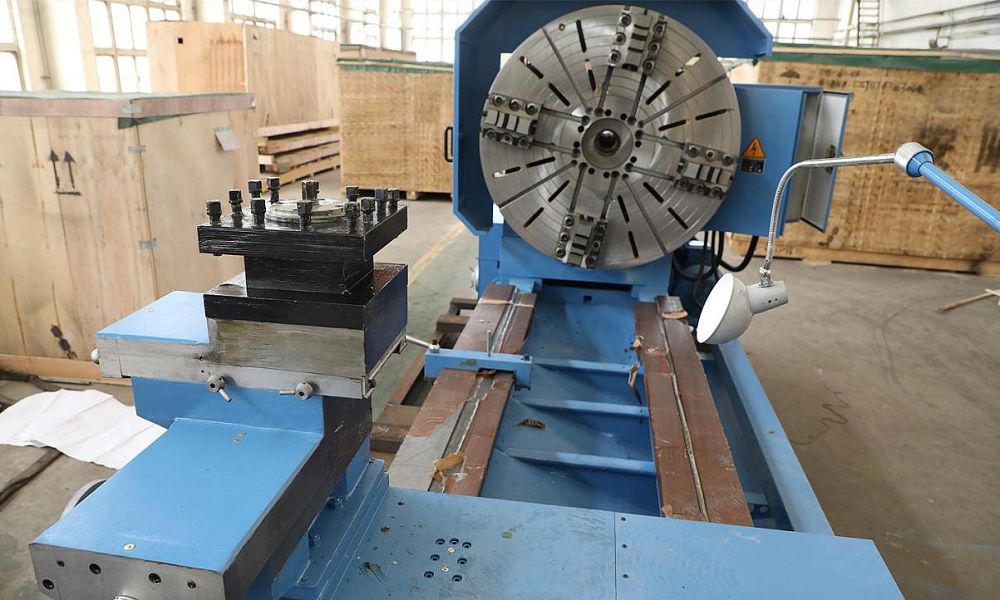

3. Oslonac za alat i klizač (izvođenje rezanja)
Troslojni oslonac za alatnu ploču za presovanje: veliki klizač + horizontalni klizač + gornji oslonac za alat, liveno gvožđe velike-vrste, pogodno za teško sečenje, velika sila rezanja (maksimalno 16000 kgf).
Visoko precizan prijenos: uzdužna letva + eliminacija dvostrukog zazora zupca, bočni kuglični vijak, visoka preciznost pozicioniranja / ponovljene pozicioniranja.
Mekani pojas vodilice: Vodilica za vuču ploče je presvučena plastikom, smanjuje trenje, sprječava puzanje i poboljšava glatkoću kretanja.
4. Stražnji dio i središnji oslonac (dugački oslonac obratka)
Podijeljena teška-konstrukcija stražnjeg dijela: gornji dio tijela (čaura + središnji oslonac) + donji dio tijela (automatsko brzo kretanje + hidraulično zaključavanje); Navlaka je unutra sadržana, pogonjena nezavisnim motorom, može podesiti koaksijalnost.

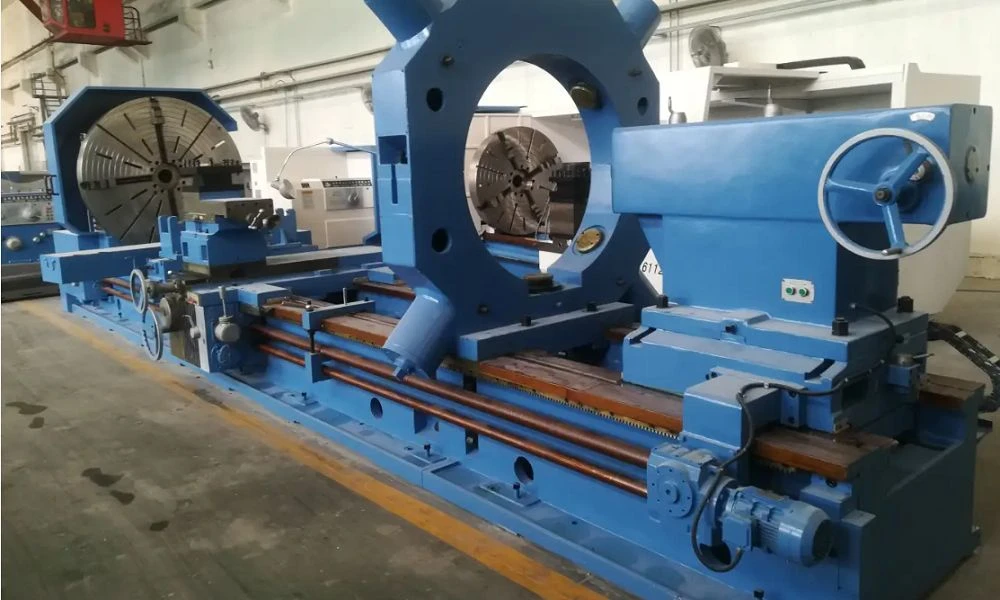

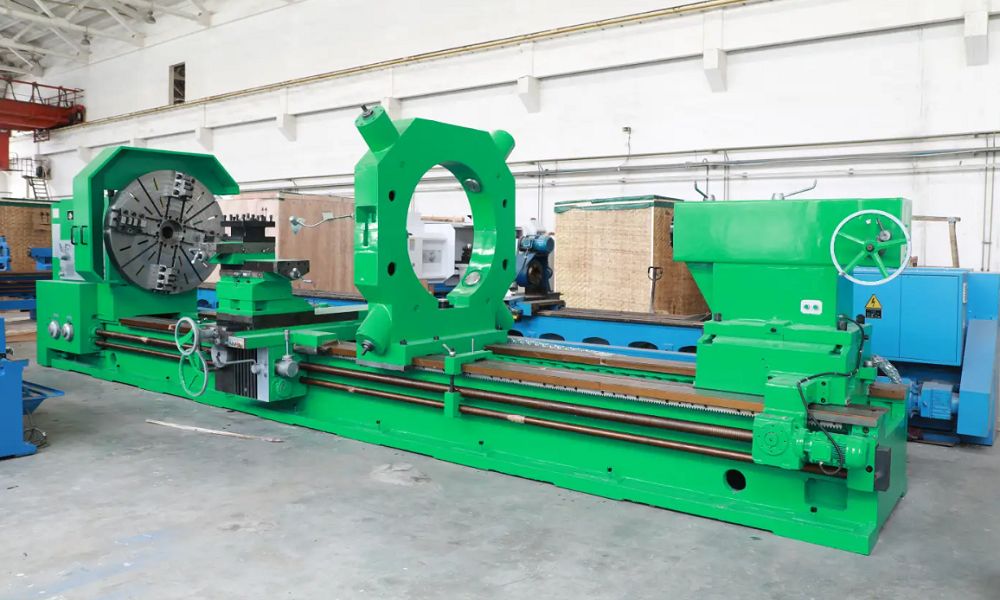

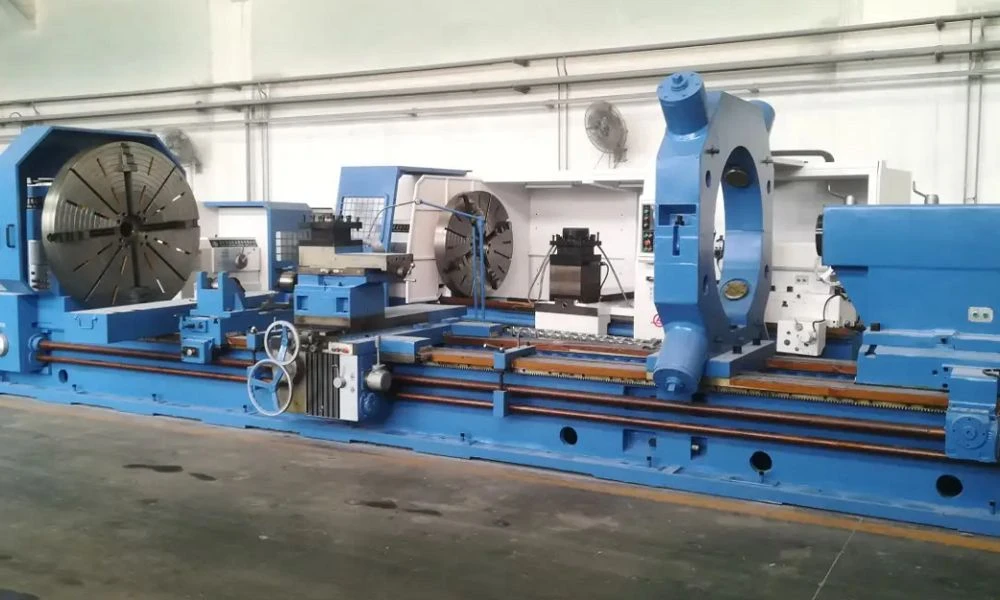

Teški-centralni oslonac: Više valjaka / hidraulično automatsko centriranje, podržava dugačke osovine / teške radne komade, sprečava savijanje i održava koaksijalnost.
5. Snaga i hidraulika (pogon i upravljanje)
Glavni{0}}motor velike snage: nivo od 45–75 kW, ispunjava zahtjeve za dubinu sečenja i posmaku pri teškom sečenju.
Hidraulički sistem: Automatsko mijenjanje brzina, prisilno podmazivanje, zaključavanje oslonca alata / stražnje šipke, vodilice za statički pritisak, pouzdane radnje, jednostavno održavanje.
6. Nosivost i kapacitet obrade (osnovni pokazatelji za nivo od 32 tone)
Nosivost od gornjeg-do-gornjeg nosivosti-: 32 tone, pogodno za velike otkovke / odljevke / osovine / diskove.
Veliki prečnik okretanja: maksimalno 1600–2000 mm na krevetu, prečnik cvetne ploče 1600–2000 mm (opciono).
Multi-funkcionalno sečenje: okretanje spoljašnjeg kruga / unutrašnjeg otvora / čeonog lica, bušenje, konusna površina, sferna površina, metrički / imperijalni / modularni navoji, pogodni za složene teške delove.
7. Preciznost i stabilnost (održavanje preciznosti pod teškim sečenjem)
Optimizacija konačnih elemenata: Topološka optimizacija ključnih komponenti (krevet, stub, poprečna greda) za poboljšanje dinamičke/statičke krutosti.
Antivibracioni dizajn: struktura visoke krutosti + prigušni materijali, potiskuju teške vibracije rezanja, osiguravaju kvalitet površine.
Termička stabilnost: Prisilno podmazivanje + dizajn odvođenja toplote, kontrola termičke deformacije, stabilna točnost obrade tokom dugog perioda.
8. Rad i sigurnost (ljudski-mašina i zaštita)
Staza za šetnju + viseća stanica sa dugmetom: Lako rukovanje i bezbedno.
Zaštita i blokada: Potpuno zatvorena/polu{0}}zatvorena zaštita, zaustavljanje u nuždi, zaštita od preopterećenja, ograničenje kretanja.
Parametri tokarilice za teške uslove rada
|
Predmeti |
jedinica |
C61160/32 |
C61200/32 |
C61250/32 |
|
Kapaciteti |
||||
|
Max.Swing dia.over bed |
mm |
1600 |
2000 |
2500 |
|
Maksimalni obrtni moment čeone stezne glave |
kg.M |
8000 |
||
|
Max.dužina radnog komada |
mm |
3000-20000 (prilagođeno) |
||
|
Prebaci se preko kočije |
mm |
1250 |
1600 |
2200 |
|
Raspon vodilice |
mm |
1600 |
||
|
Vreteno |
||||
|
Brzina vretena |
bez stepena |
|||
|
Brzina i domet vretena |
r/min |
0.8-160 |
||
|
Konusni otvor vretena |
120 (konus 1:7) |
|||
|
Stezna glava D |
mm |
1600mmI\\1800mm\\2000mm |
||
|
Feed motion |
||||
|
Nivo kretanja hrane |
mm/r |
18 nivo |
||
|
Opseg uzdužnog dovoda |
0.125-48 |
|||
|
Raspon unakrsne hrane i |
mm/r |
0.063-24 |
||
|
Metrički navoj |
mm |
2-40 |
||
|
Inčni navoj |
mm |
1-14 |
||
|
Modul thread |
mm |
1.5-20 |
||
|
Alat post |
||||
|
Max.hod poprečnog tobogana |
mm |
725 |
725 |
800 |
|
Max.hod gornjeg tobogana |
mm |
600 |
||
|
Tailstock |
||||
|
Prečnik repnog pera |
mm |
300 |
||
|
Putovanje repnog pera |
mm |
300 |
||
|
Konusni otvor na stražnjoj kosi |
mm |
100 (konus 1:7) |
||
|
Ukupne dimenzije |
||||
|
Dužina |
mm |
13577/15577/17577/21577 |
||
|
Širina |
mm |
2479/2479/2515 |
||
|
Hight |
mm |
2280/2580/2655 |
||
|
Težina |
Kg |
45000-60000 |
||
Stvaranje vida
Certifikacija
Anyang XS mali strug za struganje dizajnira i proizvodi prema ISO 9001, ISO14001, također posjedujemo CE, UL certifikate.
Izložba
Predstavljanje kompanije

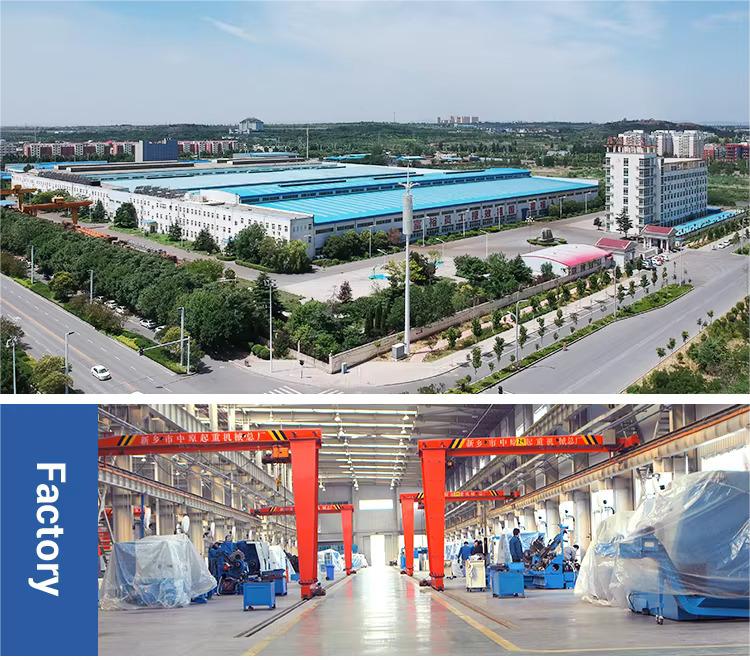

ANYANG XINSHENG MACHINE TOOL CO., LTD. se nalazi u gradu ANYANG, provincija HENAN. Osnovan je 1946. godine. Kroz nekoliko decenija marljivog rada, postao je jedan od najvećih proizvođača strugova u Kini i najveći proizvođač alatnih mašina u Control China. Anyang Xinsheng je formiran sa jednom tvornicom za proizvodnju CNC strugova, jednom tvornicom za proizvodnju konvencionalnih strugova i jednom tvornicom ljevaonice. Godišnje proizvodi više od 6000 kompleta velikih i srednjih{7}}mašina za alate. Proizvodi se uglavnom koriste u industriji visoke i nove tehnike mašina, automobila, transporta, petrohemije, avijacije, svemira, zaštite vijenaca i informacija itd.
Glavni proizvod koji kompanija proizvodi su konvencionalni strug serije CW, konvencionalni strug za teške uslove rada serije C, serija CK, serija CKA, serija CKJ, serija QKA, CNC strug serije AD, CNC glodalica serije MV i obradni centar sa 600 različitih specifikacija. Proizvodi se dobro prodaju u zemlji i izvoze se u više od 30 zemalja i područja u svijetu.
Kompanija provodi princip upravljanja -"ono što je potrebno klijentu je ono što mi želimo da radimo", tražeći kontinuirani razvoj. Anyang Xinsheng Machine Tool Co., Ltd. je stekao ISO9001 certifikat za sistem upravljanja kvalitetom, certifikaciju zdravstvenog i sigurnosnog sistema i ISO14001 certifikat sustava zaštite okoliša.
